ابر نقاط (Point Cloud): زیربنای درک سه‌بعدی دیجیتال

نویسنده: فاطمه جعفری نوبخت

ابرنقاط یا Point Cloud، یکی از اصلی‌ترین ساختارهای داده در دنیای مهندسی ژئوماتیک، بینایی ماشین (Computer Vision) و گرافیک رایانه‌ای است. این داده‌ها به عنوان پلی میان دنیای فیزیکی و دنیای دیجیتال عمل می‌کنند و دقیق‌ترین بازنمایی از واقعیت را برای ما فراهم می‌سازند. اگر بخواهیم دنیای فیزیکی را با تمام جزئیاتش وارد کامپیوتر کنیم، دو راه داریم: یا مثل نقاش‌ها سطح آن را بکشیم (مش و پلیگون)، و یا مثل فیزیکدان‌ها آن را به ذرات سازنده‌اش تجزیه کنیم. روش دوم، همان ابر نقاط (Point Cloud) است.

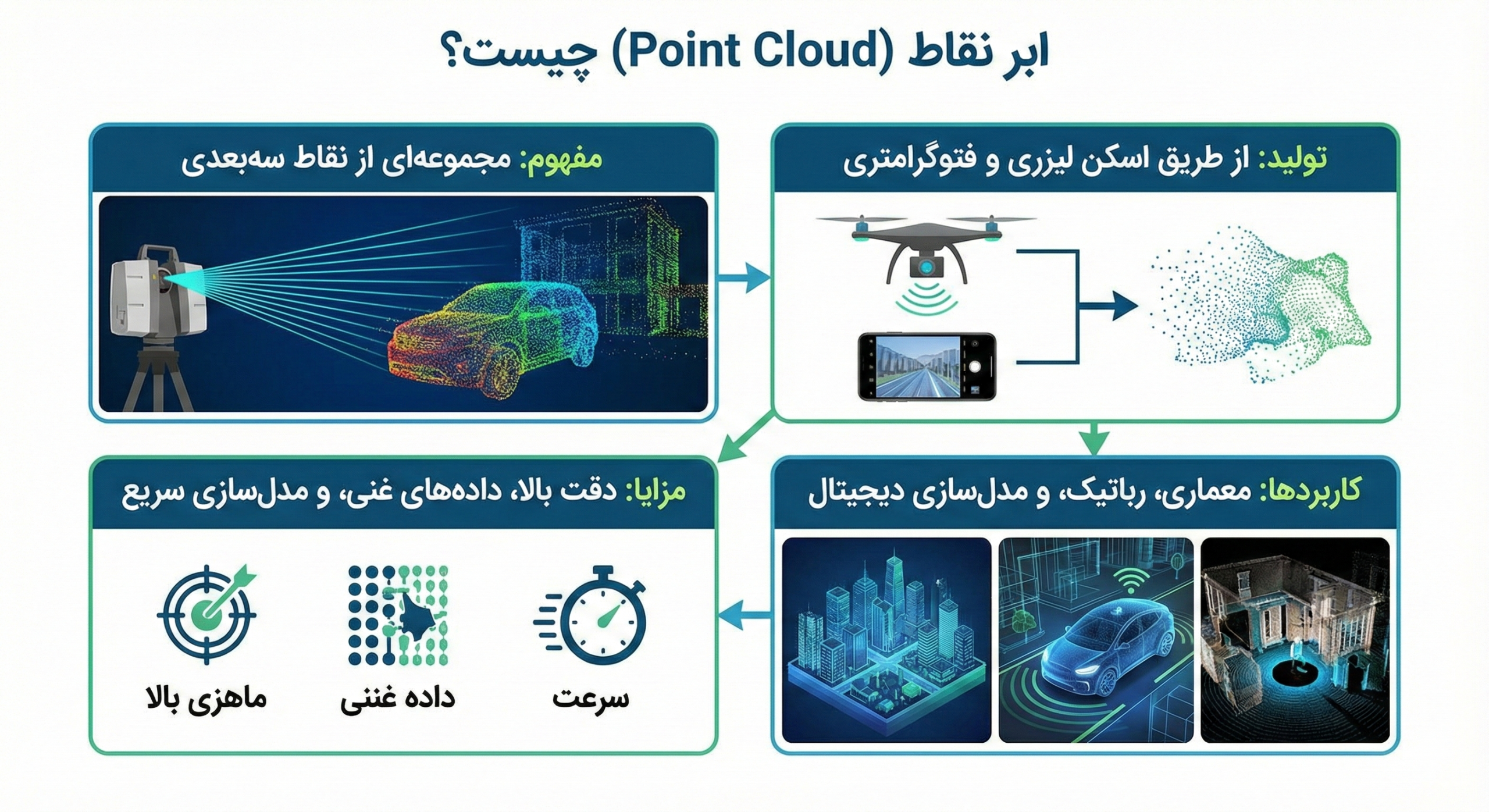

ابر نقاط، مجموعه‌ای عظیم از نقاط داده‌ای در یک سیستم مختصات سه‌بعدی است. این نقاط وقتی از دور دیده می‌شوند، شبیه یک حجم پیوسته و جامد به نظر می‌رسند، اما وقتی زوم می‌کنید، می‌بینید که فضاهای خالی بین آن‌ها وجود دارد. هر نقطه نماینده دقیق یک سطح کوچک از واقعیت است.

۱. ابرنقاط چیست؟

به زبان ساده، ابرنقاط مجموعه‌ای عظیم از نقاط داده‌ای در یک سیستم مختصات سه‌بعدی است. هر نقطه در این ابر، نماینده بخش کوچکی از سطح یک شیء یا عوارض زمین است.

بر خلاف مدل‌های سه‌بعدی مش (Mesh) که از سطوح پیوسته ساخته شده‌اند، ابرنقاط گسسته‌اند. هر نقطه معمولاً شامل اطلاعات زیر است:

• مختصات هندسی: موقعیت دقیق نقطه در فضا به صورت (X, Y, Z).

• اطلاعات رنگ (اختیاری): مقادیر R, G, B که از تصاویر اخذ شده است.

• شدت بازتاب (Intensity): میزان قدرت بازگشت سیگنال لیزر (در روش لیدار) که می‌تواند جنس سطح (آسفالت، چمن، فلز) را مشخص کند.

نکته: کیفیت و تراکم (Density) ابرنقاط تعیین‌کننده دقت مدل نهایی است. هرچه فاصله نقاط به هم نزدیک‌تر باشد، جزئیات بیشتری قابل مشاهده است.

در ساده‌ترین حالت، یک فایل ابر نقاط فقط یک لیست طولانی از مختصات است. اما در پروژه‌های حرفه‌ای، هر نقطه P حاوی اطلاعات غنی‌تری است:

P= {X, Y, Z, R, G, B, I, C, t}

• X, Y, Z: موقعیت دقیق مکانی.
• R, G, B: اطلاعات رنگ (اگر اسکنر دوربین داشته باشد).
• I (Intensity): شدت بازتاب (در LiDAR). این پارامتر نشان می‌دهد جنس سطح چیست (مثلاً آسفالت نور لیزر را متفاوت از چمن بازتاب می‌دهد).
• C (Classification): کلاسی که نقطه به آن تعلق دارد (زمین، ساختمان، گیاه).
• t (Time): زمان ثبت (در سیستم‌های دینامیک).

۲. روش‌های تولید ابرنقاط

دو روش یا تکنولوژی اصلی برای تولید این داده‌ها وجود دارد که هر کدام مزایا و معایب خود را دارند:

الف) لیدار (LiDAR – Light Detection and Ranging)

این روش بر مبنای لیزر اسکنرها کار می‌کند. دستگاه (که می‌تواند روی پهپاد، هواپیما یا سه‌پایه زمینی نصب شود) پالس‌های لیزری را به محیط می‌فرستد و زمان رفت و برگشت نور را اندازه‌گیری می‌کند.

• روش: سنسور فعال. لیزر را شلیک می‌کند و زمان بازگشت آن را اندازه می‌گیرد.

• مزایا: دقت فوق‌العاده بالا، کار در شب، و مهم‌تر از همه نفوذ در پوشش گیاهی (قابلیت ثبت سطح زمین در جنگل‌ها).

• معایب: هزینه بالای تجهیزات.

• خروجی: ابر نقاطی متراکم که معمولاً دارای پارامتر شدت (Intensity) هستند اما لزوماً رنگ ندارند.

ب) فتوگرامتری (photogrammetry / SfM)

در این روش، با استفاده از تصاویر هم‌پوشانی‌دار (که توسط پهپاد یا دوربین‌های دستی گرفته شده) و الگوریتم‌های Structure from Motion (SfM)، موقعیت سه‌بعدی نقاط محاسبه می‌شود.

• روش: سنسور غیرفعال. با استفاده از پردازش صدها عکس هم‌پوشانی‌دار (معمولاً از پهپاد) و پیدا کردن نقاط مشترک، عمق را محاسبه می‌کند.

• مزایا: ارزان‌تر، بافت رنگی بسیار واقعی (Photo-realistic)

• معایب: حساس به نور محیط (وابستگی به نور خورشید)، عدم توانایی نفوذ در پوشش گیاهی متراکم و انبوه.

3- چالش‌های پردازش: وقتی داده‌ها خیلی زیادند

کار با ابرنقاط با چالش‌هایی همراه است:

1-3- حجم عظیم داده: یک فایل اسکن می‌تواند شامل میلیاردها نقطه و چندین گیگابایت حجم باشد.

(راهکار: کاهش حجم (Downsampling): اغلب اوقات تراکم نقاط بیشتر از نیاز ماست. الگوریتم‌هایی وجود دارند که بدون از دست رفتن جزئیات مهم، تعداد نقاط را کم می‌کنند.)

2-3- نویز و داده‌های پرت: نقاطی که به اشتباه (مثلاً برخورد لیزر به پرنده یا گرد و غبار) ثبت شده‌اند.

(راهکار: حذف نویز (Denoising): پرنده‌ای که حین اسکن رد شده، گرد و غبار هوا، یا بازتاب شیشه، نقاط مزاحمی تولید می‌کنند که باید حذف شوند.)

3-3- ثبت و یکپارچه‌سازی (Registration): وقتی یک ساختمان را از چند زاویه اسکن می‌کنید، باید این تکه‌ها را مثل پازل سه‌بعدی دقیقاً روی هم منطبق کنید.

4- نقش هوش مصنوعی

اینجاست که GeoAI واقعی وارد می‌شود. تا چند سال پیش، تبدیل ابر نقاط به مدل سه‌بعدی (CAD/BIM) یک فرایند دستی و طاقت‌فرسا بود. اما اکنون شبکه‌های عصبی عمیق مثل PointNet و RandLA-Net بازی را عوض کرده‌اند.

ورود هوش مصنوعی (GeoAI)( الگوریتم‌های یادگیری عمیق (Deep Learning) مانند شبکه‌های عصبی PointNet)، تحولی در پردازش ابرنقاط ایجاد کرده‌اند:

این مدل‌ها می‌توانند ابر نقاط خام و نامرتب را بگیرند و قطعه‌بندی معنایی (Semantic Segmentation) انجام دهند. یعنی کامپیوتر خودش می‌فهمد:

• این توده نقاط سبز و پراکنده = درخت
• این سطح صاف و سخت = خیابان
• این مکعب‌های عمودی = ساختمان

• تکمیل داده: بازسازی بخش‌هایی از ابرنقاط که به دلیل سایه یا مانع اسکن نشده‌اند.

5- کاربردهای کلیدی

ابرنقاط امروزه فراتر از نقشه‌برداری سنتی رفته و در صنایع مختلفی حیاتی شده است:

1-5- سیستم‌های اطلاعات مکانی (GIS) و سنجش از دور

• تولید مدل‌های ارتفاعی: ساخت مدل رقومی زمین (DTM) و مدل رقومی سطح (DSM).
• مدیریت شهری: مدل‌سازی سه‌بعدی شهرها برای تحلیل دید، سایه و مدیریت بحران.
• مدیریت منابع طبیعی: تخمین حجم توده جنگلی (بیوماس) و پایش تغییرات خط ساحلی.

2-5- در محیط زیست

• تخمین زیست‌توده (Biomass Estimation): با لیدار می‌توان ارتفاع دقیق درختان و تراکم شاخ و برگ‌ها را اندازه گرفت و حجم کربن ذخیره شده در جنگل را محاسبه کرد.
• مدل‌سازی سیلاب: با حذف نقاط پوشش گیاهی و ساختمان‌ها از ابر نقاط، مدل رقومی زمین (DTM) به دست می‌آید که مسیر دقیق حرکت آب را نشان می‌دهد.

3-5- در مدیریت شهری

• دوقلوهای دیجیتال (Digital Twins): ابر نقاط زیربنای ساخت دوقلوهای دیجیتال شهرهاست.
• تشخیص تغییرات: مقایسه ابر نقاط امسال با سال گذشته برای کشف ساخت‌وسازهای غیرمجاز یا نشست زمین.
• مدیریت دارایی: شناسایی خودکار تیرهای چراغ برق، علائم راهنمایی و چاله‌های خیابان.

4-5- معماری و مرمت (BIM & Heritage)

اسکن لیزری بناهای تاریخی برای ایجاد مستندات دقیق (As-built) و استفاده در مدل‌سازی اطلاعات ساختمان (BIM) برای بازسازی و نگهداری.

5-5-خودروهای خودران (Autonomous Vehicles)

خودروهای خودران با استفاده از سنسورهای لیدار، محیط اطراف را به صورت آنی (Real-time) اسکن می‌کنند تا موانع، عابران پیاده و مسیر جاده را تشخیص دهند.

6- نتیجه‌گیری

ابرنقاط دیگر فقط یک “داده خام” نیست؛ بلکه پایه‌ای‌ترین عنصر برای ساخت دوقلوهای دیجیتال (Digital Twins) است. با ترکیب فناوری‌های لیدار، فتوگرامتری و هوش مصنوعی، ما قادر هستیم دنیای فیزیکی را با دقتی بی‌نظیر به دنیای دیجیتال منتقل کنیم تا تصمیم‌گیری‌های بهتری در مدیریت زمین، صنعت و شهرسازی داشته باشیم.

ابر نقاط، زبانِ سه‌بعدیِ ماشین‌هاست. در حالی که عکس‌ها دنیای ما را “تخت” می‌کنند، ابر نقاط عمق و هندسه آن را حفظ می‌کند. برای شما که مشاور GIS هستید، توانایی کار با داده‌های LiDAR و ترکیب آن با هوش مصنوعی برای استخراج اطلاعات، یکی از ارزشمندترین مهارت‌های دهه پیش رو خواهد بود.
